HOTSOLAR
Preambulum:
A HotSolar rendszer egy komplex magas hőmérsékletű tükrös rendszerű napkollektor a hozzá kapcsolódó hőtároló rendszerrel. A solar rendszer napkoncentráló berendezése a korábbi műszakilag validált és pozitív mérési eredményekkel rendelkező prototípus továbbfejlesztett változata, melynek eredménye egy alacsony költségvetésű, mind anyagában mind vezérlésében korszerűbb berendezés. A hőtároló egység az igényekhez igazodva skálázható.
A Hotsolar rendszer teljes mértékben illeszkedik a jelenleg tartó zöld átállás igényeihez, mivel felhasználástól függően megfelelő energiát tud tárolni magas hőmérsékleten, amit szükség esetén egy későbbi időpontban
lehet kivenni a rendszerből.
A rendszer különböző területeken és felhasználási igények szerint jól illeszthető.
A konzorcium jelenleg is tervezi a tudományos, kutató és innovációs szakmai szervezetek, partnerek bevonását a további fejlesztési célok megvalósításához. A fejlesztés több iparágspecifikus egyedi jellemzőkkel és az igények figyelembevételével fog megvalósulni mind védelmi, mind ipari, valamint mezőgazdasági és egyéb ágazatokhoz .
A további fejlesztésekhez a konzorciumnak szüksége van a forrásokra, valamint innovációs ökoszisztémába történő integrálódásra, hogy az egyes technológiai egységeket a technológiai transzfer kihasználásával a legsikeresebben tudja integrálni a fejlesztési termékbe.
Két fejlesztési területet érint a javaslat:
1. HotSolar napkollektor rendszer
2. Energiatároló rendszer
1. HotSolar napkollektor rendszer

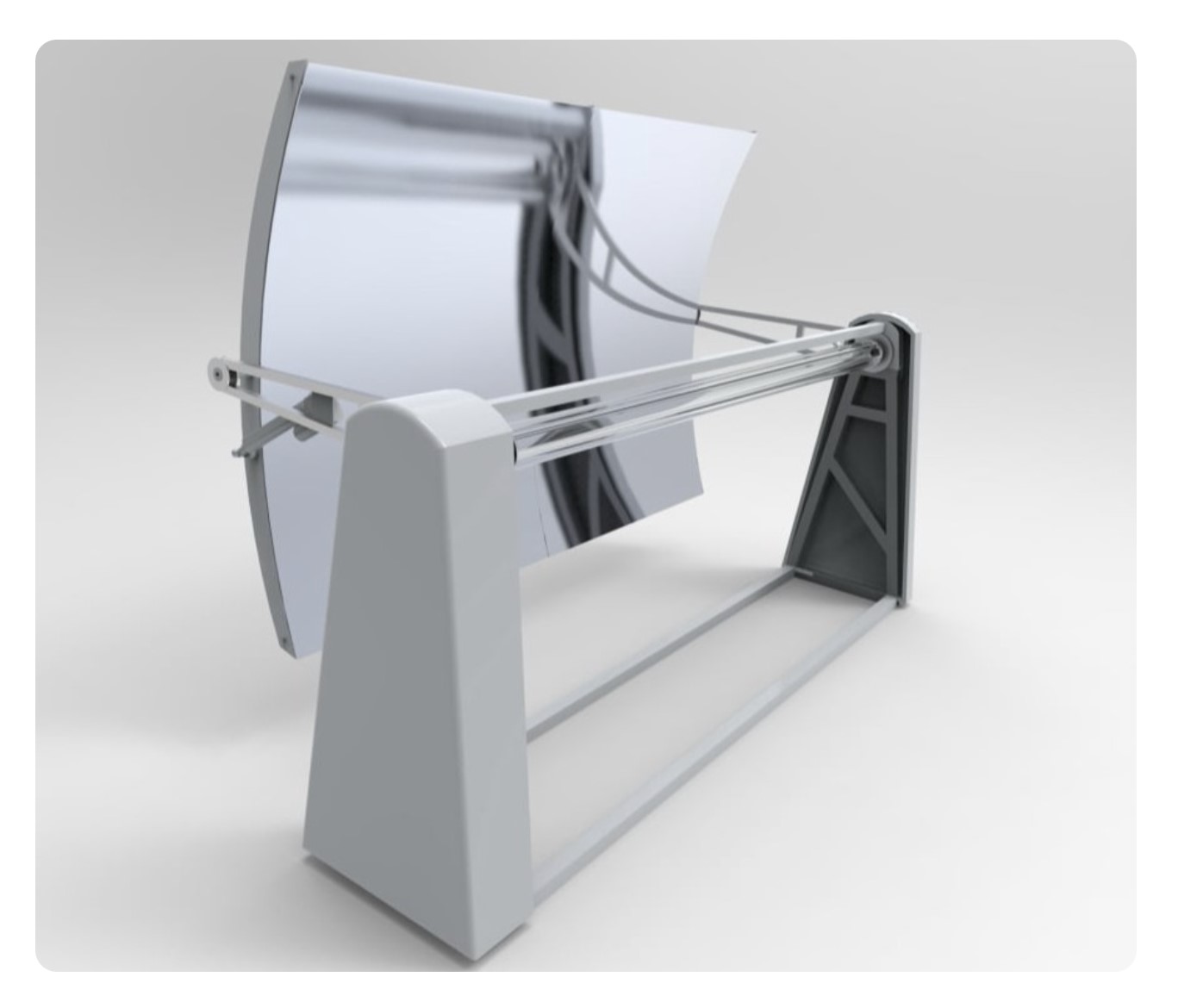

A HotSolar napkollektor rendszer a magas színvonalú elektronikai és mechanikai fejlesztés eredményeként, valamint különböző korszerű technológiák használatával, nagy hatásfokkal hasznosítja a napenergiát. Ez a rendszer lehetővé teszi, hogy a napenergiával nagyobb teljesítményt, tiszta megbízható és költséghatékony energiát állítsunk elő. A HotSolar napkollektor a nap energiáját koncentráltan egy speciális hőgyűjtő egységre gyűjti a parabolikus tükör felületéről. A fókuszált napenergiát a hőgyűjtőről magas hőmérsékletű hőátadó folyadék segítségével juttatja el a hőtároló rendszerekbe. A parabola tükörrendszer a mozgatómechanika segítségével, napkeltétől napnyugtáig követi a nap járását, és az adott napszakban mindig a legjobb szögből tudja összegyűjteni a nap energiáját. A rendszer a direkt napsugárzást hasznosítva működik, felhős időben, alapállapotban van a rendszer. A vákuumban lévő hőátadó felületnek köszönhetően, télen sem jelent problémát a keringtetett közeg magas hőfokra való hevítése, mivel a hűlő felület folyamatos vákuumban van a hőveszteség elkerülése miatt. A keringtetett hőátadó közeget a hőcserélőn keresztül a rendszer egy külső hőtárolóba juttatja, ahonnan a bevitt hőenergia szinte szabadon felhasználható. A tükörrendszert tervezése során kiemelt jelentőségű volt, hogy a rendszer kihasználja a parabolikus görbe maximális teljesítményét, amely a leghatékonyabb módon gyűjti a napenergiát. A rendszer, a kiváló tervezésnek köszönhetően a jó minőségű alkatrészek és anyagok alkalmazásával biztosítják a gondozásmentes, hosszú távú működést szélsőséges körülmények között is. A parabola elemek egyedülálló fényvisszaverő fóliával vannak borítva, mely költséghatékonysága mellett 94% visszaverődési képességgel rendelkezik.
A Rendszer az alábbi alapvető feladatokat látja el:
• A nappályának követése
• Hőmérséklet mérés és szabályzás
• Időjárási viszonyok figyelése
• Keringtető szivattyú működtetése
• Kommunikáció a központi megjelenítő rendszerrel
• Adatgyűjtés, mobil applikációval
A rendszeren elhelyezett kijelző egységen, kontrollálható az aktuális hőmérséklet és szögbeállási adatok, illetve a beépített GPRS rendszer segítségével, valamint az internet hálózatra kötés esetén is tudjuk kontrollálni a rendszert a saját fejlesztésű szoftver segítségével. Funkciók:
• A hátadó közeg hőmérséklete
• Hőcserélő hőmérséklet
• Átlagos időjárási viszonyok (szél, fényerősség, környezeti hőmérséklet)
• Tájolási paraméterek
• Több rendszer összekötése esetén, menedzselési funkciók
• Ki- illetve bekapcsolási funkciók
• Időzítési funkciók
• Biztonsági rendszer
A parabola napkollektor nagy szélterhelése esetén a beépített szélérzékelő segítségével minden esetben biztonsági üzemmódba megy át. Amennyiben a kiépített hőcserélő rendszer elérte a maximális hőmérsékletet, vagy bármilyen meghibásodás jelentkezik, a rendszer azonnal alaphelyzetbe állítja a parabola tányért. Alaphelyzetben a parabola 140 km/h szélnyomást is kibír működés közben. Viharos felhős időben, amikor alapesetben sincs elegendő napfény a rendszer működéséhez a napkollektor az alaphelyzetet veszi fel, védve a tükörrendszert a mechanikai sérülésektől.
A fényérzékelő rendszer pontos beállásáról a napkövető elektronikai rendszere gondoskodik. Az elektronika gondoskodik a hosszúsági és szélességi fok szerinti beállásról a fényérzékelő pedig a pontos napkövetésről.
Műszaki paraméterek:
A napkollektor felülete 4 m2
Egy egység maximális teljesítménye 3,2Kw
A készülék magassága 2 m
A készülék szélessége 2 m
Működési szögelfordulás 180o
A rendszer súlya 54kg
Tápfeszültség 24VDc
Önellátó működés akkumulátorral 24VDc
A parabola rendszer előnye a hagyományos rendszerekkel szemben:
A kollektor optikai elven működik, így a direkt sugárzást hasznosítja. A parabola minden napszakban folyamatosan követi a nap pályáját és folyamatosan a nap fókuszpontjában tartja a hőcserélő berendezést az elektronikai és a vezérlő rendszer irányításával. A hőcserélő kis mérete miatt független a környezeti hőmérséklettől. A rendszer kiválóan alkalmas az abszorpciós klímarendszerek működtetésére is. A HotSolar napkollektor rendkívül nagy %-ban újra feldolgozható anyagokból épül fel, ezzel elősegítve környezetünk védelmét.
A napkollektor felhasználási területei
• Ipari felhasználás
• Mezőgazdasági felhasználás, (hűtőházak, vágóhidak, termelőüzemek…stb)
• Közösségi intézmények
• Sziget üzemű áram és hőszolgáltatás
• Védelmi és civil felhasználási területek
2. Energiatároló rendszer
A hőtárolás kapacitása alapvetően az igényektől és a felhasznált energia mennyiségétől függ
• egyéb rendszerek kiegészítőjeként
• hőenergia biztosítása
• villamos energia biztosítása generátorral
A rendszerek vegyes alkalmazásával, (napelem és Hotsolar rendszer) további előnyöket biztosít az energia felhasználásra. A napsütéses időszakokban keletkező szabad energiát tárolva, alkalmas éjszaka, illetve hidegebb szezonban. Megoldási mód választásától függően több tároló összekapcsolható, szakaszolható. Ez a fejlesztési célkitűzésektől függ.
Energia felhasználás módja:
• villamos energiaként, dinamikus energia csúcsok kiegyenlítésére
• hűtésre- fűtésre, magas hőmérséklet, nagyobb energia csúcsok kiegyenlítésére
• és minden olyan területen, ahol magas hőmérséklet szükséges
Referenciánk:
Korábbi alkalmazott hőtároló technologiánk (gépjármű veszteséghő tárolás vissza termelése, bűnügyi helyszínelő kisbuszokba alkalmazott rendszer).
Amennyiben további információt, referenciát kér cégünk tevékenységeiről, kérjük, vegye fel munkatársainkkal a kapcsolatot.
Telefon: 06-20-377-19-80
E-mail: info@mfiorg.hu
